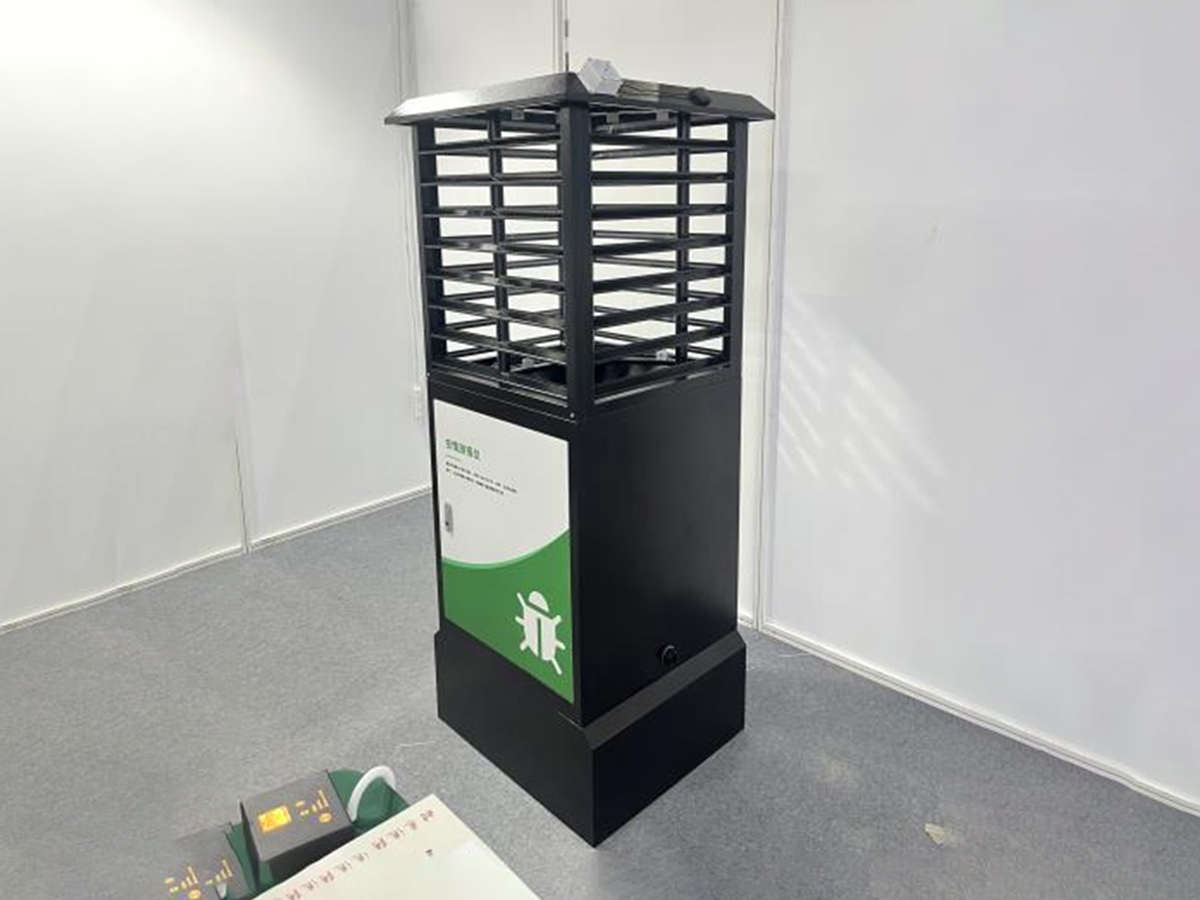

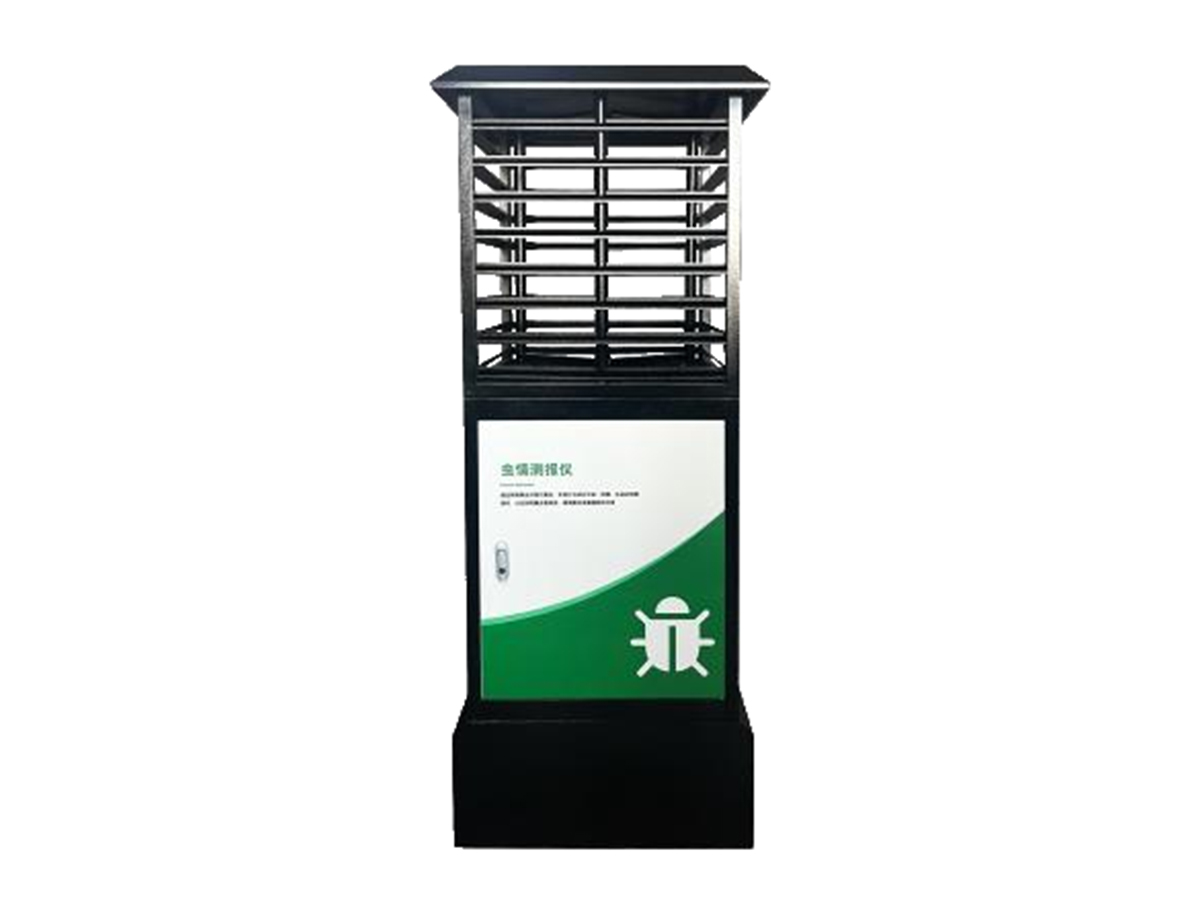

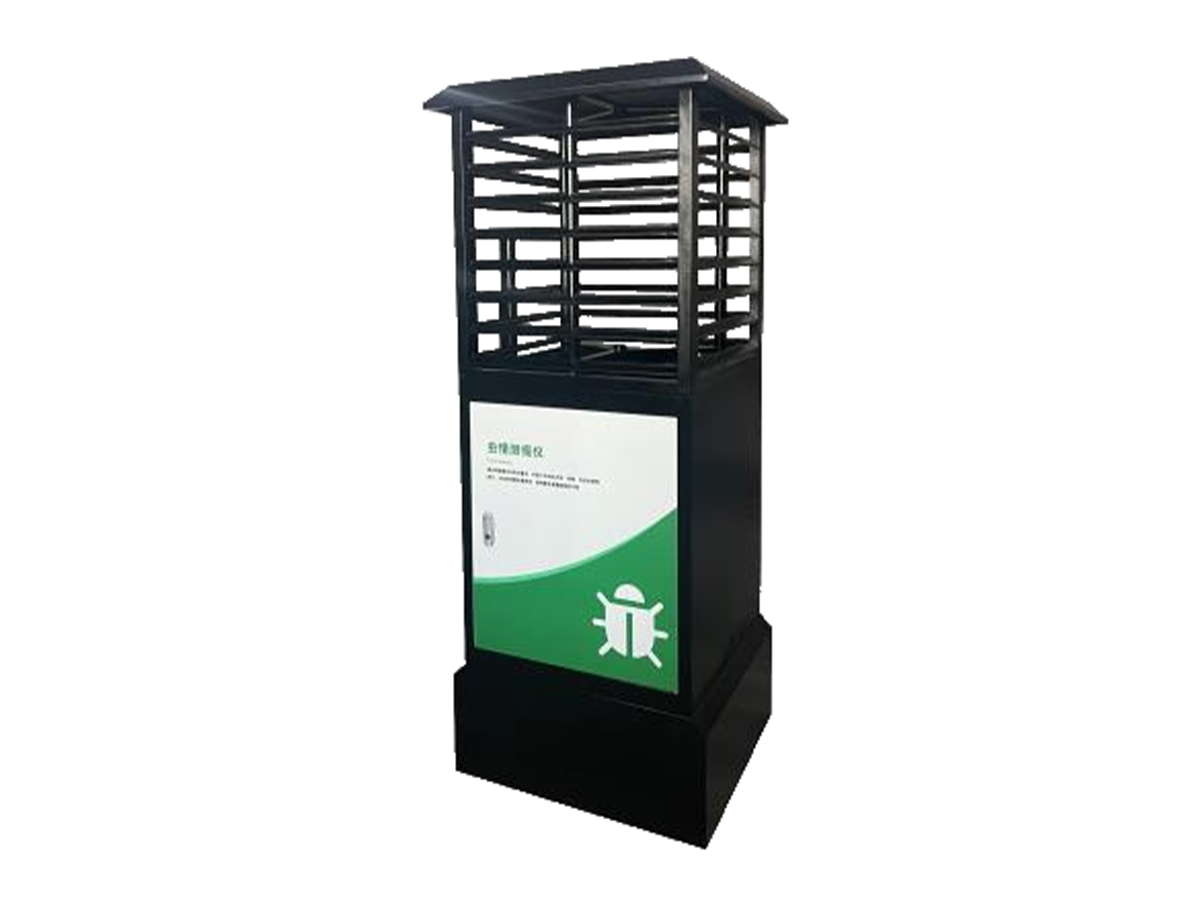

T1 | 虫情测报仪

执行标准

《GB/T 24689.1-2009 植物保护机械 虫情测报灯》

电气特性

1. 标配采用交流220V供电，可选太阳能供电（400W-200AH或600W-300AH锂电池套装太阳能供电，带安装立杆等辅材）；
2. 测报灯功率峰值功率不大于300W，待机功率不大于5W；

结构与工艺

1.  可选带防雨留虫百叶窗和防雨棚：具有防雨、防外物侵入、防昆虫逃逸三防功能；
2. 百叶窗板采用透明/非透明材料，复式结构，不遮挡诱虫光源、不影响光线发散、不影响诱虫效果；
3. 整体结构采用镀锌喷塑工艺，长时间野外使用不生锈；

环境适应性

1. 绝缘电阻大于2.5MΩ，1500V耐电压测试1min无击穿
2. 能在温度为0°C-70°C、湿度不大于95% RH的环境中正常工作
3. 在-40°C-70°C环境温度下存放不影响正常使用；
4. 具有防雷击功能或加装避雷装置；

诱捕系统

1. 诱集光源为主波波长范围360-420nm的黑光灯，灯管启动不大于5S；晚上自动开灯运行，白天自动关灯，夜间工作时不受瞬间强光照射影响；
2. 可扩展大小虫子识别过滤：捕捉口外围设有滤网，防止非目标体大型虫子进入设备内部，影响小虫子自动识别

灭杀系统

1. 采用石墨烯红外杀虫烘干装置，能耗不高于150W；
2. 工作时间5min后，远红外线虫体处理仓内温度达到80°C～90°C，虫体处理致死率不低于98%,虫体完整率不低于95%；

图像采集系统

1. 标配≥500W像素超清成像系统 ；支持下载图像原图查验实际像素大小；
2. 无变形成像，全视域范围内清晰度一致；
3. 可选散虫功能：具有不同规格尺寸虫体分散功能，能使昆虫按大小分离并平铺，避免不同大小的昆虫混杂堆叠和大虫覆盖小虫；
4. 目标害虫盛发期的图片采集率≥90％；

清理系统

1. 接虫盘：支持采用直径≥260mm的接虫盘，可拓展印有均匀参考小方格， 用于比对害虫尺寸大小； 小方格尺寸：≤10mm×10mm
2. 自带自动清理装置，每次拍照完成后，支持清虫刷/涡轮风机自动清理拍照板上的虫体，结构简单，野外长时间使用不易损坏；
3. 可拓展旋转接虫仓：接虫器共有 8 个接虫盒，第 1 个盒子在当 前接虫位置，第 8 个盒子处于自动排虫位 置，每当设备开始转仓时，第 7 个位置的 接虫盒会转到第 8 个位置，进行自动排虫到设备外，原来处于第 8 个位置的接虫盒 将同时转到第 1 个位置准备接虫

通讯系统

1. 数据实现远程自动传输，可选择有线网络或无线网络多种传输方式；
2. 采集的昆虫图像自动上传到监测系统软件，系统软件自动记录每个时间段采集的图像数据，保证每个时间段采集的虫体不混淆
3. 支持modbus485传感器扩展；

定位系统

     机器可内置GPS/北斗定位模块，具有防丢报警功能；

语音播报系统

     可以选配具有语音播报功能，可以实时播报，可增设选配设备装置的进程，以及语音识别，人机语音交互功能，通过语音对设备进行操作；

固件与硬件

1. 下雨天无需停机，可正常工作捕虫，实现全天候诱捕昆虫，不遗漏雨天的虫情信息；可拓展光控，雨控，时控，分段时控,远程控制，可编程自动控制；
2. 可选7/10寸彩色触摸显示中控屏；Linux/安卓//Windows操作系统；
3. 无人值守全自动运行，具有断电重启运行自检功能，机器运行进程屏内显示；
4. 支持自定义低温保护阈值，低于阈值自动待机休眠，保护设备
5. 设备支持与系统内数据关联，通过气象采集到的数据，实现设备的自动启闭控制

数据管理平台

1. 平台自动记录每个时间段采集的图片数据，保证每个时间段拍摄的虫体不混淆；
2. 可以查看不同时间段采集的害虫图片，图片保存质量应满足虫体人工手动计数的识别需求；
3. 系统具有自动识别和计数功能，能够自动识别一类农作物病虫害名录中90%以上包括（草地夜蛾、飞蝗、草地螟、粘虫、稻飞虱 、稻纵卷叶螟、二化螟、小麦蚜虫、亚洲玉米螟、蔬菜蓟马、番茄潜叶蛾），二类农作物病虫害名录中80%以上包括（土蝗、亚洲玉米螟、玉米叶螨截形叶螨、双斑长跗萤叶甲）以及各省突出病虫害80%以上包括（小菜蛾、茶尺蠖、棉铃虫、地老虎、八点灰灯蛾、黄翅大白蚁、甜菜白带野螟、幻带黄毒蛾、碧蛾蜡蝉、蕾鹿蛾、杨雪毒蛾、叶蝉、天牛、金龟子、）等上百种虫害，识别准确率≥95%；
4. 支持对采集的害虫虫类、数量、大小、发生时期、虫代等进行编辑，根据适合的预测方法和预测因子，以图表和折线图的形式展现，能够对虫情进行分析，达到虫情预警防治
5. 可自动拍照和手动拍照，可通过PC端和手机端操作系统远程控制；
6. 可手动设置自动拍照的时间间隔；
7. 可根据虫体数量自动调节拍照间隔时间；
8. 具有病虫害统计与分析功能，在网页端显示自动识别的害虫种类及数量，按照日、月、年生成识别的害虫种类、数量统计报表；根据识别的结果，对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要，可根据适合的预测方法和预测因子，以图表和折线图的形式展现，能够对虫情进行分析，达到虫情预警防治；
9. 自动拍照的时间间隔可以根据根据靶标害虫生活习性规律，可以远程设置工作时间段和参数
10. 以远程查看和控制：灯管开关、拍照时间间隔、工作模式、数据上传时间间隔、信号强度、远程重启/升级、设备定位、电量提醒、流量查询/充值、环境温湿度显示、高低温保护阈值设置、加热仓温度/时间设置等；
11. 具备标准化数据输出接口，文持与国家级、省级和县级病虫疫情信息调度指挥平台实现数据对接。可以展示虫情走势信息，展示监测害虫始见期、高峰期、终见期的时间及对应数量，并展示随时间推移害虫的发生趋势；支持自定义搜索目标害虫，将目标害虫的的发生时间和发生地域在全国地图上呈现；
